ILUMINACIÓN DE ESCRITORIO



PROYECTO DE ILUMINACIÓN DE ESCRITORIO















Os quiero contar mi experiencia. Harto de estar usando dos focos/flexo para dos puestos de pintura, y sopesar la opción de un flexo Multitubo, creí la necesidad de hacer uso de la iluminación mediante tecnología Led. Menor consumo, menor calor, y calidad de iluminación aumentada, y ayudando a descansar la vista, si se trabaja a distancia de ella.



Disposición inicial

Comenzamos con la necesidad. Esta situación había que cambiarla.

Fig. 1

Si os dais cuenta , la posición intermedia se queda sin iluminación correcta. También comentar un aspecto que puede pasar desapercibido, pero el uso continuado del flexo suele provocar que el pie del mismo se desatornille y nos pueda provocar un accidente a nosotros o nuestras minis.

Además, el flexo se suele colocar como de costumbre delante o muy cerca de la cabeza del modelista, con lo que la visión sí se resiente, y acaba afectándonos.

En cuanto a la disposición inicial el set de pintura es sencillo. ¿Qué tengo que iluminar?. Un escritorio de 140cm y 50 cm de profundidad. De qué dispongo?, además del escritorio, de dos estanterías de 120cm, una centrada sobre el escritorio a una altura de 65 cm.  Y la siguiente a 100cm. (Fig.2)

Concepto inicial

Atendiendo a las posibilidades de tecnología LED, tenemos una grandísima oferta de luminarias, pantallas, plafones, lámparas, paneles….muy variadas.

¿Cómo hacerlo?. Barajando las posibilidades que hay en el mercado opté por la mas sencilla, una luminaria tipo tubo. ¿Y dónde y cómo colocarla?, sencillo, dos opciones, colgando del techo o de una superficie tipo pared o estantería. Y esta fue la solución. Colgarla de la estantería.

Y esa fue la idea a realiza, colgar la iluminación de la estantería. Pero para hacerla mas eficiente, práctica y ergonómica, decidí que debería de ser extraíble. Y la tecnología mas sencilla para esto son los carriles de cajones de toda la vida.

Limitaciones.

Las propias de la disposición de escritorio y estanterías, así como también de las luminarias. Os aconsejo que os informéis muy bien acerca de las posibilidades que podréis encontrar en grandes almacenes de bricolaje, donde os pueden echar un cable.

Recomendación, cuando compréis, guardar el tiket, porque la luminaria en tienda super iluminada no tiene nada que ver cuando la pones en tu rincón de pintura.

Las principales limitaciones de las luminarias son los tamaños y la potencia que se suele ver normalmente Watts o transformada en lúmenes. Una guía mas práctica suele ser los lúmenes. Para que s hagáis una idea 100W de las incandescentes en led podrían ser 14-17w, o lo que es lo mismo 1600 lúmenes. Con lo que si antes funcionabas con dos bombillas de 100 W, deberías de tener un led de 32 W, o 3200 lúmenes. Digo esto porque lo que no funciona es poner 2 lámparas de 1600 lúmenes, no son aditivos, no aumenta la cantidad de luz, para que nos entendamos, siguen siendo 1600 Lúmenes.

El primer intento para este proyecto fue con una luminaria de 1960 lúmenes, y al probarla en mano, a la altura que debería ir me di cuenta que no era suficiente. Con lo que tras valorar entre las luminarias que había disponibles en los almacenes, opté por una con 5600 lúmenes. Y Bingo!.

Con esa potencia sólo me quedó por hacer decidir si colocarla en 65 cm o 100 cm a la la superficie del escritorio. Evidentemente, cuanto más cerca, más iluminado.

                                                                                                                                                                                    Fig. 2

Otra de las limitaciones es la anchura de la estanterías o mueble que tengáis. En mi caso se trata de una estantería de 30cm.

Montaje.

Como hasta ahora, estoy poniendo mi experiencia, os comento, he usado (sin hacer publicidad gratuita) los almacenes de bricolaje Marlin Laroy ( ;) ). Concretamente se trata de la Regleta LED 4000K 114x6,35 cm de la marca Inspire modelo Volga. La elegí por la cantidad de Lúmenes ( Fig. 3).



Fig. 3

Materiales necesarios

He de recordar que he usado los siguientes materiales según las limitaciones de mi set.

·         Luminaria

·         Listón de madera de 25 x 15 mm. Laminado en color blanco.

·         2 carriles de cajón (tipo “de bolas”) de 24,5 cm.

·         Tornillería. Tirafondos de diferentes longitudes. 12, 20 y 45 mm

·         Cable eléctrico paralelo que soporte los 40 W. A ser posible usar multihilos.

·         Un interruptor de tipo lamparita

·         Un enchufe macho

·         Mucha paciencia.



El tipo de carriles que he usado es del siguiente estilo. Está formada por la parte fija y la parte móvil (la de los agujeritos), y entre medias los rodamientos en forma de pequeñas bolitas de acero.

Comenzamos. No hay que tener miedo a equivocarse. Pero pensad los pasaos. Lo mas importante es saber si queremos que sobresalga o no la luminaria una vez “abramos y cerremos el cajón”. Por una razón muy sencilla, será la forma en la que atornillaras las partes del carril a las maderas.

Debido a como quería que sobresaliera la luminaria, opté por darle más o menos centímetros a las partes

Fig. 4

Si os fijáis en la Figura 4 hay dos flechas, que indican que los dos carriles están tocando la pared correspondiente. Y esto se debe a que los carriles avanzan en ambas direcciones hasta un tope, y con ese tope, tenéis el avance del carril, como en este caso, si no hubiese pared, podrían haber seguido avanzando hacia atrás. De abrirlo del todo, en las siguientes fotografías veréis hasta donde llega el carril.

Fig. 5

Fig. 6

Mi recomendación, si queréis que sobre salga mas, tenéis dos opciones, 1ª el listón que va a sujetar la luminaria que sea muy largo o 2ª que lo atornilléis con mas margen. Por ejemplo esto mismo es lo que hice, si os fijáis, el figura 6, le di 6 cm de margen al listón (osea, el comienzo de la parte móvil del carril está a 6cm del comienzo del listón B, podéis apreciarlo perfectamente en la Fig. 13).

Otra cosa bastante importante es la forma en la que vais a unir la luminaria al listón de madera. Tened en cuenta tanto dimensiones como pesos. Para este modelo, tiene un peso aprox de 500 gr, ya que es material plástico y es casi hueco por completo. Además hay una ventaja, este modelo de luminaria viene con una pletina de metal (Fig. 7), que es la que se suele atornillar a techos, en nuestro caso, al listón B.

Fig.7

Montaje y preparación.

Lo que nos interesa y es mas chulo de esto, cómo montar los carriles. Para mi estantería y la distancia tope.

El carril consta de dos piezas unidas por carriles de bolas, que deslizan entre sí. Una de las partes será la fija (listón A) que uniremos a la estantería, y la otra la móvil (listón B) que se encargará de sujetar y mover la luminaria.

Por motivos estéticos  mis listones medían 27 cm de largo, para poder esconder 1 cm por debajo de la estantería como se puede ver en la Fig. 4.

La forma de unión entre la estantería, los dos listones y entre ellos el carril. Fig. 8.

Fig.8

Fig.9

En la Fig. 8 podéis ver que la unión en este caso con tirafondos de 12, de 20 y de 45 mm (verde, naranja y azul respectivamente)

En la Fig. 9 podéis apreciar el encaje del raíl entre el listón A y B.

Pasos del montaje.

1.       Unir la pletina de la luminaria al listón B con tornillo de 12mm

2.       Di 6 cm de margen para la parte del carril que se une al listón B y lo atornillé con tirafondos de 20mm. Se puede apreciar en la Fig. 6.

3.       Di 1 cm de margen para la parte de carril que se une al listón A y lo atornille con tirafondos de 12 mm. (Fig. 10, se puede ver 1 cm desde el comienzo del listón A).

Fig.10

4.       Resultado

Fig. 11

Fig. 12

Fig. 13

5.               Para instalar los conjuntos en la estantería, cero stress. Hay que estar tranquilos porque la medida no es super exacta, ya que el hueco de la pletina es mas ancho que la propia pletina ( verlo en la Fig. 14), con lo que hay margen para poder atornillar los listones a la estantería. Mi recomendación, y es la forma mas sencilla. Acercar la luminaria y marcar con lápiz el el hueco (Fig. 14), y como podéis ver en la imagen Fig. 15, la pletina es menos ancha.

Fig. 14

Fig.15



¿Cómo lo instalamos? Sencillo. Con ayuda de la escuadra, ponemos cada conjunto (listón-carril-listón) que haga coincidir el centro de la pletina con el centro de las marcas que hemos hecho en la estantería. Marcamos con lápiz la posición del listón fijo debajo de la estantería Figs. 16 y 17.

Fig.16

Fig.17

Truco para fijar los listones. Atornillar un poco los tirafondos (en la Fig.8, los tornillos azules del listón A) para que asomen un poco las puntas de los tronillos. Apoyamos el listón A sobre la línea que hemos hecho debajo de la estantería,  y con unos golpecitos, marcamos la posición de los tornillos. Taladramos un poco en las marcas de la estantería, tirafondeamos a través de los listones A, y ya tenemos instalados los conjuntos de los carriles en nuestra estantería.



Fig.17

Para hacerlo, recomiendo usar una escuadra, para que estén perpendiculares al borde de la estantería. Mi recomendación, si os fijáis en el la Fig. 12, veis como están hechos los agujeros pasantes, por donde van a traspasar los tirafondos para anclarse a la estantería. Y en las imágenes siguientes estaría

Fig. 18

Fig.18 b

6.       Una vez tenéis atornillados los conjuntos solamente tenéis que embutir en los huecos que trae la luminaria preparados para las pletinas y lo tendréis instalado Fig. 19. Si os fijais en la figura 15, veis como casan  las pletinas en los huecos de la propia luminaria, y que estos son holgados.



Fig. 19

7.       Con todo esto ya tenéis los dos conjuntos de soportes con la iluminación montada. A lo mejor os pasa como a mi. Me di cuenta de una cosa, que al estar tan separados los dos carriles, al tirar de la luminaria, algunas veces un carril salía antes que el otro, osea que avanzaba mas uno que otro. ¿Cómo solucionarlo?. Fácilmente, añadiendo una travesaño entre ambos dos, como en la siguiente imagen Fig. 20.

Fig.20

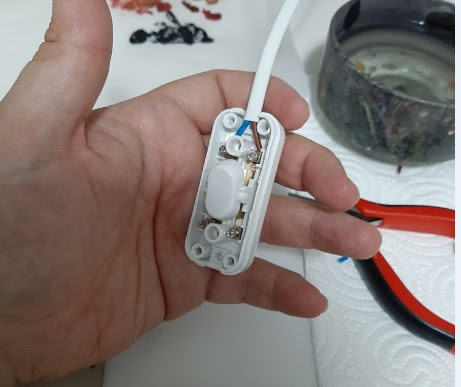

        Volvéis a montar los conjuntos en la estantería, y montar la luminaria en las pletinas, y listo!!!!! Ya teneis vuestra iluminación para poder hacer cualquier tipo de hobbie?. Solamente os hace falta añadir un interruptor y un enchufe al final del cable, con la longitud que necesiteis, y listo!

    También comentar, que para dejar listo del todo, hay que proteger la pared de los carriles cuando los llevamos hacia la misma, o " cerramos el cajón". La opción mas sencilla son unas pequeñas lágrimas autoadhesivas de silicona transparente, que se suelen usar como topes en muebles para el cierre de puertas de cristal.

Al tener mas de una posición, podéis regular cualquier tipo de sombra proyectada, ya sea que utilicéis este escritorio para el ordenador, para dibujar o lo principal en este caso, pintar.

Fig.21

    Y este pequeñísimo vídeo para que podáis disfrutar del resultado sobre el mismo escritorio.

    Por favor, si tenéis cualquier duda, y está en mi mano el poder ayudaros, preguntar lo que necesitéis.

Muchas gracias por vuestra atención.

Un cordial saludo a tod@s.

Aranzábal
